Project: restauratie Tektronix Type 564 Storage Oscilloscope

A short story in English about the restoration can be found in the "Bestanden" section.

Een oscilloscoop uit 1963 in originele staat krijgt een nieuw leven in mijn elektronicalab. Twee speciaal ontworpen printplaten herbergen de nieuwe electrolytische condensatoren. Reparatie van voedingsgedeelte en verticale ingangsmodule. Opnieuw afregelen van alle circuits.

Video

Kijk op LBRY

De bouw

Foto's

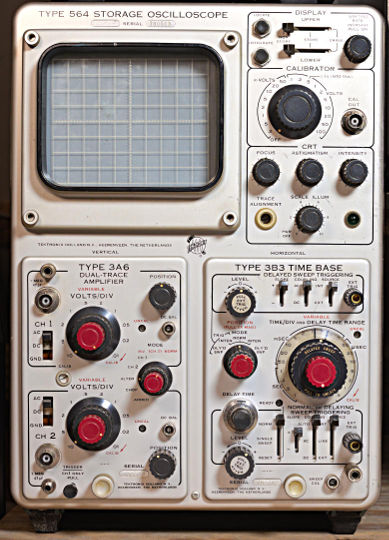

Vooraanzicht

Printplaat voedingscondensatoren

Voor vervanging voedingscondensatoren

Printplaat voedingscondensatoren

Na vervanging voedingscondensatoren
